消防广播系统。
一,消防广播系统中的主要设备
消防广播设备作为建筑的消防指挥系统。在整个消防控制管理系统中起着极其重要的作用。消防广播系统通常以下设备构成:
1:音源,如:录音机卡座,cd机等等。
2:波音话筒。
3:前置放大器。
4:功率放大器。
5:现场放音设备。如:吸顶音响,挂壁音箱等等。
常规的消防广播系统为:250W. (120W. 240W. 为进口扩声设备)。基本配置如下:
1:播音话筒:1支。
2:录音机卡座:1台
3:前置放大器:一台
4:功率放大器:一台
根据现场实际使用的现场放音设备数量,依据规范定的计算标准来选择功率放大器的瓦数。为满足规范要求,通常使用标准配置外最好安置一个功率放大器
在实际应用设计消防广播系统时,有总线及多线制二种消防广播系统方案可供选择,二者的区别在于总线制系统是通过控制现场专用消防广播编码切换模块。来实现广播的切换及播音控制。而多线制系统是通过消防控制中心的专用多线制消防广播分配盘(GST-LDGBFP-200)来完成播音切换的。
二,总线制消防广播系统
1:概述
总线制消防广播系统由消防控制中心的广播设备、配合使用的总线制火灾报警控制器,LD-8305消防广播模块及现场放音设备组成。
消防广播可与其他设备一起也可单独装配在消防控制柜内,各设备的工作电源统一由消防控制的电源提供。

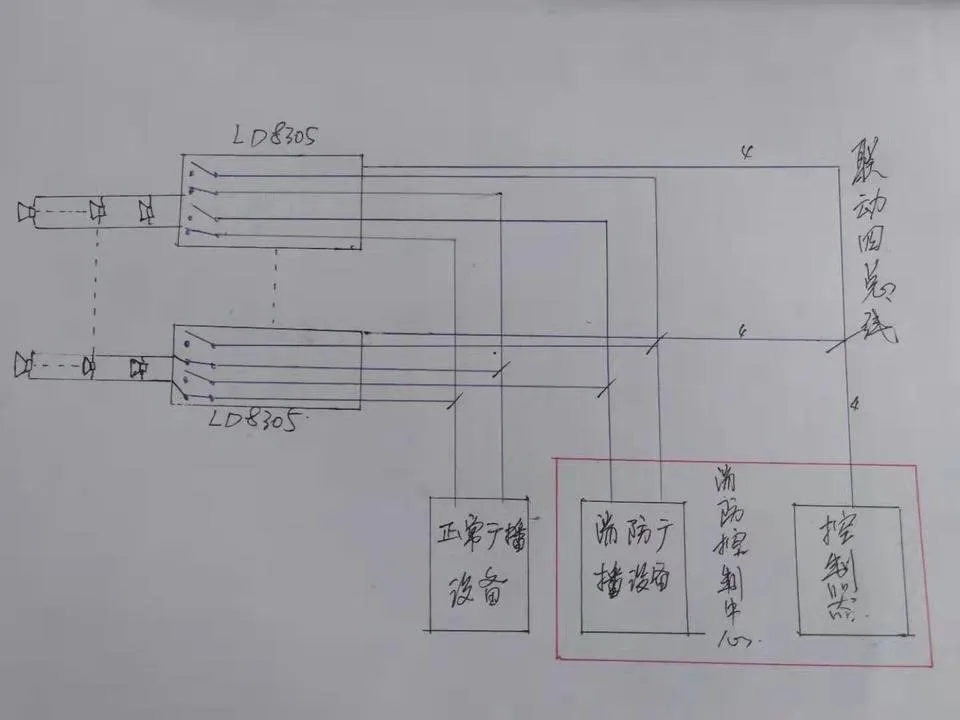

2:利用消防广播切换模块:LD-8305。可将现场的放音设备接入控制器的总线上。由广播设备送来的音频广播信号。也要通过LD-8305模块无源常开触点(消防广播)及常闭触点(正常广播)加到放音设备上。一个广播区域可由一个LD-8305 模块来控制。如下图:1。
图:

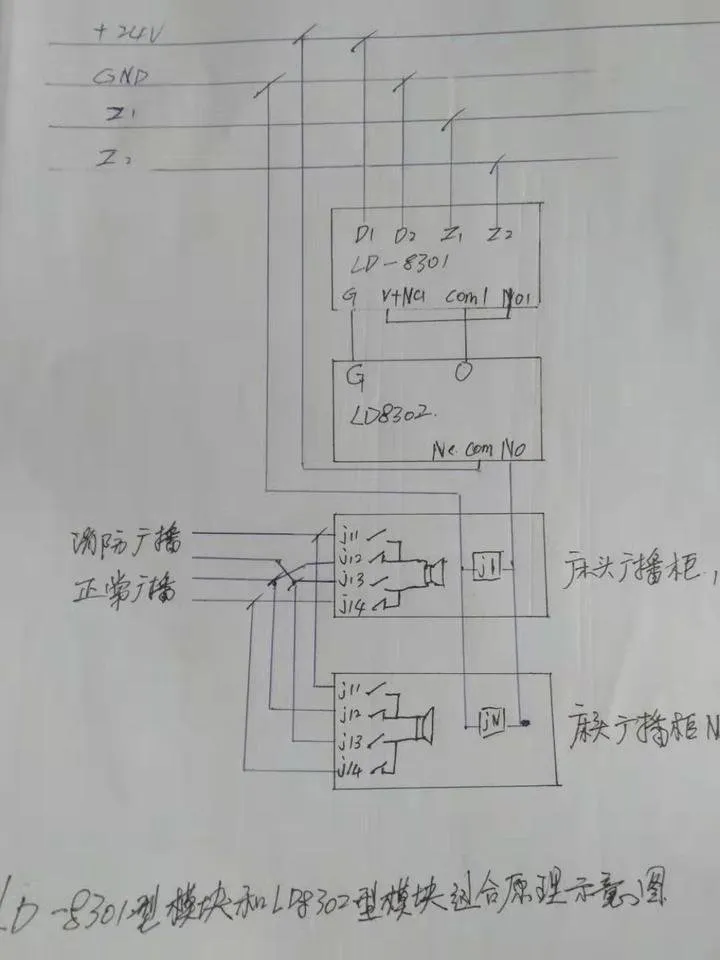

有些场合尤其是档次较高的宾馆客房内设有床头广播柜,对于一个楼层内的多个床头广播柜。考虑到切换电流较大,可采用一只LD-8301模块配接一只LD-8302模块的方式来实施消防广播和正常广播之间的切换,如下图:2
图:2

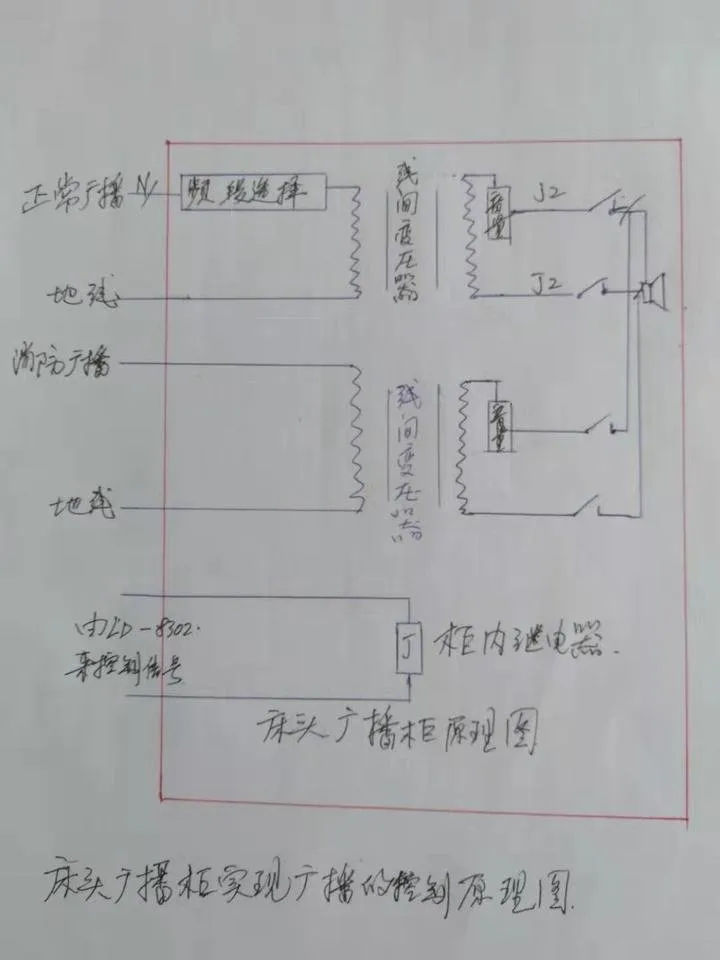

为实现广播切换功能,床头广播必须设一只二开二闭和二只线间变压器。如下图:3,推演它的原理。
图:3
三,LD-8305型编码消防广播切换模块
1:特点,这款模块专用于总线制消防广播系统中各防火分区内正常广播与消防广播间的现场切换控制。模块没有自回答功能。当模块动作后,将产生一个报警信号送入控制器产生报警,表明切换成功。
2:主要技术指标
(1)工作电压:总线24V,电源电压:DC24V
(2)监视电流:不大于1mA。电源电流:不大于4mA
(3)动作电流:总线电流:不大于3mA
(4)线制:
a,与控制器的信号二总线和电源二总线连接。
b,可接入二根正常广播线、二根消防广播及两根音响线
(5)使用环境:
温度:-10-+50摄氏度,相对湿度95%
安装与布线
LD-8305型模块的外形尺寸及结构与LD-8300相同,安装方式也相同。
接线端子大致:Z1. Z2. D1. D2. ZC1. ZC2. XF1. XF2. SP1. SP2
其中:
Z1. Z2:接火灾报警控制器信号二总线,无极性
D1. D2:DC24V电源输入端子。无极性
ZC1. ZC2:正常广播线输入端子。
XF1. XF2:消防广播线输入端子
SP1. SP2:与放音设备连接的输出端子
布线要求:无极性信号而总线采用RVS双绞线,截面积:1.0mm平方。DC24V电源二总线采用BV线。无极性信号二总线BV线,截面积:1.5mm平方。正常广播线ZC1. ZC2消防广播线XF1. XF2.及放音设备的连接线SP1. SP2均采用BV线,截面积:1.0mm平方。
四,多线制消防广播系统
1:概述
多线制消防广播系统对外输出的广播线路按广播分区来设计,每一广播分区有二根独立的广播线路与现场放音设备连接。各广播分区的切换控制由消防控制中心专用的多线制消防广播分配盘(GST-LD-GBFP-200)来完成,多线制消防广播系统使用的播音设备的连接SP1. SP2均采用RV线,截面积:1.0mm平方

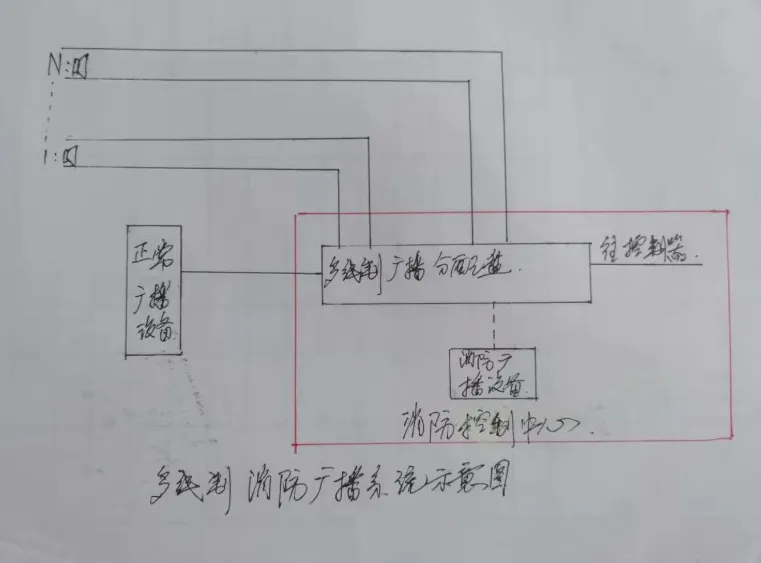

2:多线制消防广播系统构成方式如下图:3
图:3
多线制消防广播系统中心的核心设备为:GST-LD-GBFP-200型多线制广播分配盘,通过此切换盘,可完成手动对各广播分区正常或消防广播的切换。显然,多线制消防广播系统最大的缺点是:N个防火(或广播)需敷设2N条广播线路
