前一篇文章中，给大家介绍了Graphviz这个强大的工具，不过学习过程中还是遇到一些麻烦，比如说输出PNG格式图像时，中文显示为乱码。
(图源 ：pixabay)
这篇文章着手解决我们之前遇到的这个问题，毕竟作为一个讲中文的中国人，作图中肯定经常用到中文呀。
问题描述
以之前的Hello World示例为例，我们对其进行修改，将：
digraph G {Hello->World}
修改为：
digraph G {"你好"->"世界"}
将文件保存为hello.dot（UTF-8 No-BOM）并使用如下指令生成PNG格式的图像：
dot -Tpng hello.dot -o hello.png
生成的图像是这个样子：
咦，中文显示成了什么鬼样子，呜呜呜。
解决方案一：使用SVG
经过一番搜索以及探索以后，我发现了上述问题的一个解决方案，那就是使用SVG格式生成图像。
亦即相关的命令修改为：
dot -Tsvg hello.dot -o hello.svg
运行上述指令，我们会得到hello.svg文件，使用浏览器等支持SVG格式图像的工具打开后，我们会得到如下图像：
哇，中文版的Hello World（你好，世界），总算可以正确运行啦。
但是问题是，SVG图像格式我并不常用，在HIVE上插图之类的操作也很不方便。
而生成SVG之所以可以正确地显示中文，其实相当于把展现中文的功能留给了SVG浏览器。所以，我们想用BMP、JPG甚至PDF格式作为替代，它们通通不工作。
解决方案二：使用fontname
之前的生成SVG虽然能解决问题，但是还是不太方便，确切地说，不太优雅。那么有没有一种更好的方式呢？
答案是有的，那就是为图中各个元素设置fontname属性，并指定系统中被支持的中文字体。
比如将文件修改为：
digraph G {
node [fontname="FangSong"]
"你好"->"世界"
}
再使用如下指令生成PNG图像：
dot -Tpng hello.dot -o hello.png
然后我们就会顺利地生成hello.png啦：
从fontname的文档中，我们得知，fontname可以分别地作用于图表、节点、集群、边缘，比如上边的例子就是作用于节点（node)。
假定我们有这样一个文件：
digraph G {
fontname="FangSong"
label="世界你好 by @oflyhigh"
"你好"->"世界"
}
那么生成的图像会是什么样子呢？
当当当当，谜题揭晓：
之所以有些中文正确显示，有些显示成乱码，就是因为我们指定了图(digraph)的fontname属性，而并没有指定节点(node)的fontname属性。
所以想让中文都正确地显示，代码应该是这个样子：
digraph G {
fontname="FangSong"
label="世界你好 by @oflyhigh"
node [fontname="FangSong"]
"你好"->"世界"
}
输出如下：
补充说明：fontname的设置
经过我们的探索，我们得出结论，通过对相应的对象设置fontname，可以实现正确的中文显示，比如我们之前设置的fontname="FangSong"。
那么问题来了，我们怎么知道我们系统中支持哪些字体，而且这些字体的名字又是什么呢？
经过我不懈探索，发现了两种方法（欢迎补充）。

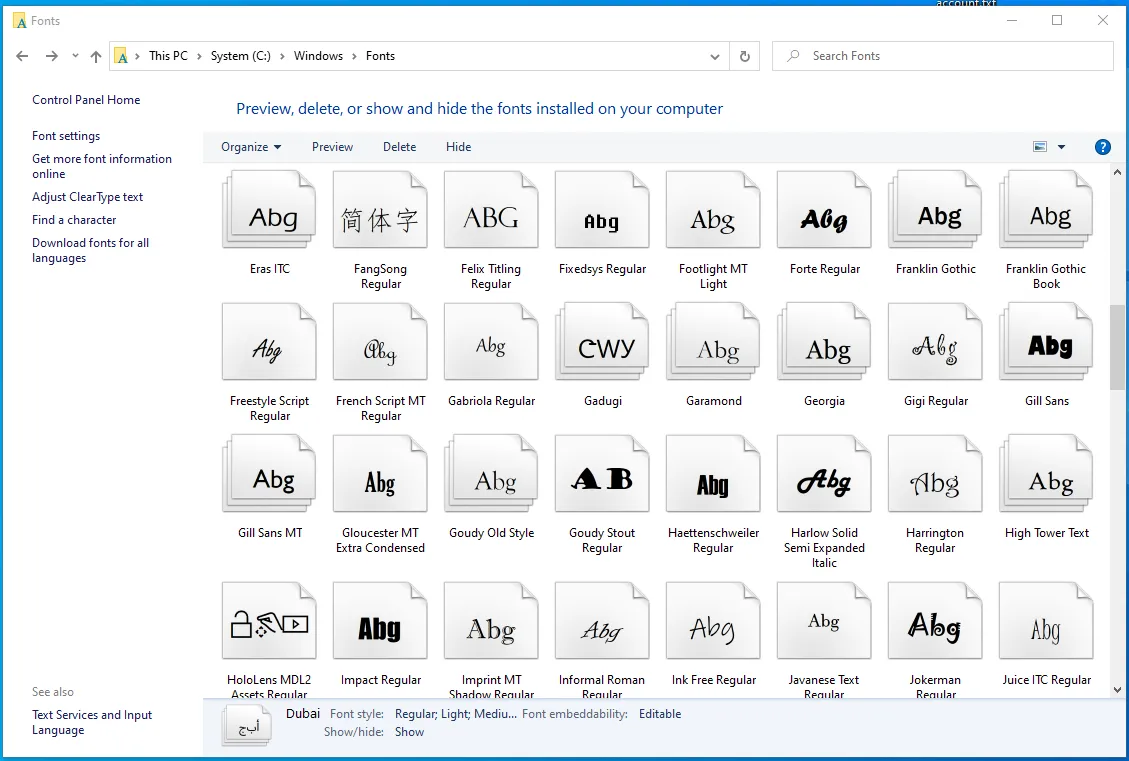

方法一：C:\Windows\Fonts 目录
打开这个目录后，我们就可以看到一大堆字体文件，以及相应的名字。

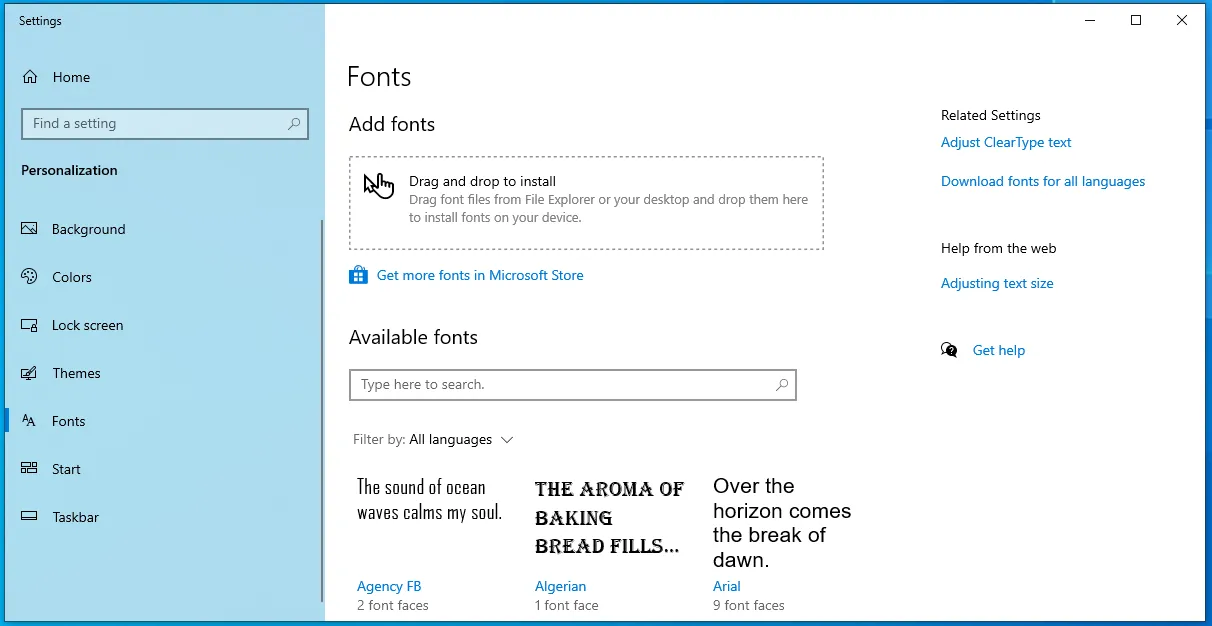

方法二：settings->Fonts
打开Windows的设置界面，搜索Fonts，就会到达如下界面：
然后就可以在里边挑选自己喜欢的字体啦。
以下示例digraph字体选择为：Microsoft YaHei，node字体设置为：FangSong。你能看出来两者的区别嘛？
相应代码如下：
digraph G {
fontname="Microsoft YaHei"
label="世界你好 by @oflyhigh"
node [fontname="FangSong"]
"你好"->"世界"
}
