【西瓜居家电路课】#27:第一章:电气入门基本知识(上)

你好,今天我想跟大家分享建筑电气基础知识,在电气的范围很广。包涵了很多元素。我想详细的介绍电气方面的知识。

我在电气的行业里就业了19年,现在是一个水电施工员。我希望把学到的东西传授给同行,这些知识可能帮到需要的人,我从基础知识开始写出来,这样能够快速的消化这些知识。

电气材料

一,导电工程材料

1:电气材料。

电气工程导电材料的分类方法有很多,一般分为导线、电缆、母排、和熔体材料等。

导电材料均以铜、铝、钢为主。铜的导电性能优于铝和钢,所以铜导线使用的数量大于铝和钢,在电气安装过程中,可以根据使用的具体情况选择不同材质。

(1)导线

导线一般分为聚氯乙烯绝缘电线,聚氯乙烯绝缘软线、丁芯塑料聚氯乙烯混合物绝缘软线。橡皮绝缘电线、农用地下直埋铝芯塑料绝缘电线、橡皮绝缘棉纱纺织软线、聚氯乙烯绝缘尼龙护套电线、电力和照明聚氯乙烯绝缘软线等。

A,绝缘及护套的选择,

a):塑料绝缘电线:绝缘性能良好,制造工艺简便,价格较低。无论明敷还是穿管都可取代橡胶绝缘线,但适应环境能力差,因此塑料绝缘电线不宜在户外敷设。

b):交联聚乙烯绝缘聚乙烯绝缘聚氯乙烯护套电力电缆(XIPE)有7.2KV、12KV.40KV三个等级。其各方面性能比较优异,因此目前已得到广泛使用,

c):橡胶绝缘电线:型号统一,用BX和BLX表示。

d):橡胶剧院电力电缆:弯曲性能较好,特别适用于水平高差大和垂直敷设的场合。他不仅适用于固定敷设的线路,也可用于定期移动的固定敷设线路。

e):黄油纸剧院电力电缆:性能方面比较优异,但由于安装要求条件比较苛刻等诸多原因,因此适用范围不广。

f):聚氯乙烯绝缘电线:适用环境强,因此适合室外敷设。不过绝缘层机械强度比普通橡胶绝缘电线稍弱。

g):聚氯乙烯绝缘及护套电力电缆,有1-10KV几个等级。可以在很大的范围内取代黄油纸绝缘电缆,不过选用时要注意适用环境。

B,固定敷设电线,

a):硅橡胶绝缘电线。硅橡胶绝缘电线、石油镀锡铜丝、硅橡胶绝缘层,干操润滑剂、内护套、玻璃丝编制层和耐磨硅橡胶外护套组成。应用广泛,可用于要求高温度,强光和由于机械使用会导致的电缆损坏等领域。和铁氟龙相比,它不仅工作在与铁氟龙的相同的工作温度下。而且柔软,价廉,广泛应用于照明灯具,家用电器。电热水器和仪表、仪器等内部高温环境。

b):聚氯乙烯绝缘线,它适用于交流电压450/750v及以下的动力装置的固定敷设。长期允许工作温度:BV-105型不超过105摄氏度,其它不超过70摄氏度,电线敷设温度不低于0摄氏度,这类绝缘线主要有如以下几种:BV. BLV. BVR. BVV. BLVV-VB. BV-105 等,型号含义如下:第一个B表示固定敷设,L表示铝芯(铜芯无表示),第一个:V.表示聚氯乙烯绝缘。,第二个:V. 表示聚氯乙烯护套。第二个:B。表示平型(圆形无表示)。R表示软线。

C,绝缘软电线。

a):聚氯乙烯绝缘软电线。它适用于交流额定电压450/750V及以下的家用电器,小型电动工具、仪表、仪器及动力照明灯装置的连接。

它的U。/U为450/750V、300/500和300/300V。电线的长期允许工作温度:RV-105型应不超过105摄氏度。其它型号应不超过70摄氏度。

他的电线型号,名称及使用范围如下:

BV 铜芯聚氯乙烯绝缘 连接软电缆(电线)

RVB 铜芯聚氯乙烯绝缘平型 连接软电缆 (电线)

RVS 铜芯聚氯乙烯绝缘绞型,连接软电线

RVV 铜芯聚氯乙烯绝缘铜芯聚氯乙烯护套圆型 连接软电缆,

RVVB 铜芯聚氯乙烯绝缘铜芯聚氯乙烯护套平型 连接软电线

RV-105 铜芯耐热105摄氏度铜芯聚氯乙烯绝缘 连接软电线

b):橡胶绝缘编制软电线

电线型号及名称如下:

RXS 橡胶绝缘编织双绞软电线。

RX 橡胶绝缘编织圆形软电线。

RXH 橡胶绝缘、橡胶护套编织圆形软电线

AGRP 硅橡胶绝缘屏蔽耐热软电线。

(2)电缆

电缆按其构造及作用的不同,可分为电力电缆、控制电缆、电话电缆、射频同轴电缆、移动式软电缆等,按电压可分为低压电缆(小于1KV)、高压电缆,工作电业等级500V和10KV等。

电缆型号的内容包含有:用途类别、绝缘材料、导体材料、铠装保护层等。

A,电力电缆,电力电缆主要用于电力系统的传输和分配功能。电力电缆按其绝缘层的结构不同可以分为黄油绝缘铜包电缆、铅包电缆、自容式充油电缆、橡皮绝缘电缆、聚氯乙烯绝缘电缆和交联聚乙烯绝缘电缆等几种类型。

B,控制电缆,控制电缆主要适用于直流或交流50-60Hz。额定电压600/1000V及以下的控制、信号、保护及测量路线用。

C,母排

母排就是规形母线。是大截面载流体,按材质分为铜母线、铝母线、铜母线和铝母线。

2:绝缘材料

绝缘材料又叫电介质,按物态可分为气体、液体和固体,气体绝缘材料有空气、氢、氮、二氧化碳、六氟化硫及甲烷等。液体绝缘材料有变压器油,开关油,电容器油,电缆油等矿物油,固体绝缘材料中常用的有绝缘漆、纸、纸板及纤维制品、漆布、漆竹、和绑扎带等绝缘纤维及竹制品、云母制品、塑料、橡胶、玻璃和电工陶瓷灯,

二:电气工程常用的术语和图形符号。

A:电气工程中的常用术语

在电工工程中为了方便安装工程,现将施工中涉及到的术语汇总如下。

1):减震器,用于隔离发电机组 与安装基础之间振动的装置。

2):布线系统,一根电缆(电线)、多跟电缆(电线)或母线以及固定它们的部件的组合,如果需要,布线系统还包括封装电缆(电线)或母线的部件。

3):保护导体(PE理),为防止发生点击危险而与下列部件进行电气连接的一种导体,裸露导电部件,外部导电部件,主接地端子。接地电极(接地装置)电源的接地点和人为的中性接点。

4):中性保护导体(PEN)。一种同时具有中性导体和保护导体功能的接地导体。

5):防雷:用于防范发电机组及其他控制系统避免雷击。装置和措施。

6):柴油发电机组: 包括用于生产机械电能的发电机,以及用于传递机械能的部件(如柔性联轴器)和用于监视发电机组正常运行的控制盘。

7):燃油回油冷却器,用于保护发电机组燃油回油温度为45-50摄氏度。

8):假性负载:用于保持发电机组现场测试,定期启动带载运行的负载。

9):电气设备:发电、变电、输电、配电或用电的任何物件,诸如电机、变压器、电器、测量仪表、保护装置、布线系统的设备、电气用具。

10):用电设备:将电能装换成其他形式能量(例如光能、热能、机械能)的设备。

11):噪声:产生有害人体健康的声源,发电机组的噪声分为燃烧声和机械噪声。度量单位为分贝(db)

12):可接近的:在不损坏 建筑物结构或装修的情况下就能移出或暴露的,或者不是永久性地封装在建筑物的结构或装修中的因为没有锁住的门,太高或其他有效方法用来防护而许可十分靠近着。

13):景观照明:为表现建筑物造型特色、艺术特色、功能特征和周围环境布置性的照明工程,这种工程通常在夜间使用。

14):电缆终端:安装这电缆末端与其他电气设备或架空电线相连接。并维持绝缘直至连接点位置,称为电缆终端。

15):接地:适用于保护发电机组或其他连接的系统,可采用发电机组中性线和机壳直接接地或者接地故障保护装置。

16):金属铠装:铝护套和铅护套的总称。

17):铠装:起径向加强作用的金属带,起纵向加强作用的金属丝统称为铠装。

18):连接电缆:电缆敷设的导体、绝缘、屏蔽层和保护层,以使电缆线路连接的装置称为电缆接头。

19):电缆支架:电缆敷设就位后。用于支撑电缆的装置统称为电缆支架,包括直接和桥架。

20):电缆桥架:由托盘或梯架的直线段、非直线段、附件及支吊架等组合而成,用于支撑电缆具有连续的刚性结构。

21):消防:用于防范发电机组机房油、电和其它火灾的系统及设备和材料。

22):接地装置:是指将雷电流或设备漏电电流导入大地的装置。一般由接地线和接地体组成。

23):接闪器:是指用来接收雷电流的部分,其形式有避雷针、避雷网、避雷带等或其他金属构件。

24):辅助等电位连接:通过进线配电箱近旁的等电位连接端子板。将进线配电箱的PE母排、公共设施的金属管道、建筑物的金属结构及人工接地的接地引线等互相联通,以达到降低建筑物内间接接触电击的接触电压和不同金属部件间的电位差。并消除自建筑物外经电气线路和各种金属管道引入的危险故障电压的危害,称为总等电位连接。

25):辅助等电位连接:将导体部分用导线直接作等电位连接,使故障接触电压降至接触电压一下。称为辅助等电位连接。

26):局部等电位连接:当需在一局部场所范围内作多个辅助等电位连接时,可通过局部等电位连接端子板将PE母排、PE干线、公共设施的金属管道及建筑物金属结构等部分互相联通以简便地实现该局部范围的多个辅助等电位连接,称作局部等电位连接。

B:电气工程中常用的符号。

电气符号包括图形符号、文字符号和回路标号三种。

只有了解电气符号的含义、标注原则和使用方法才能看懂电路图。

1):圆形符号。

圆形符号通常用于图样或其他文件,以表示一个设备或概念的图形、标志或文符。它分为基本符号、一般符号和明细符号。

2):文字符号:文字符号是用来表示电气设备、装置和元器件种类的字母代码和功能字母代码。文字符号分为基本文字符号和辅助文字符号两类。

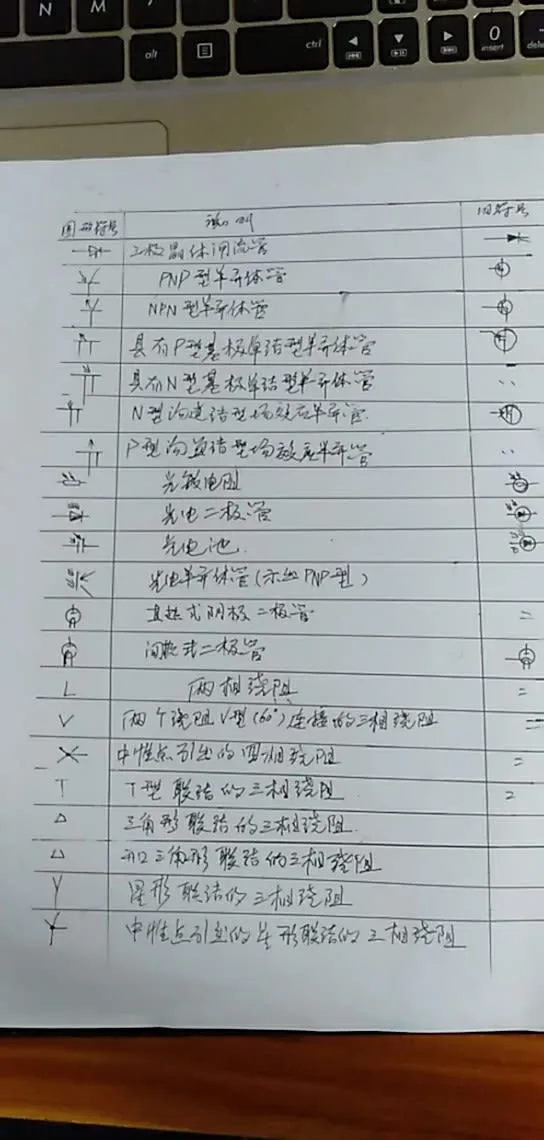

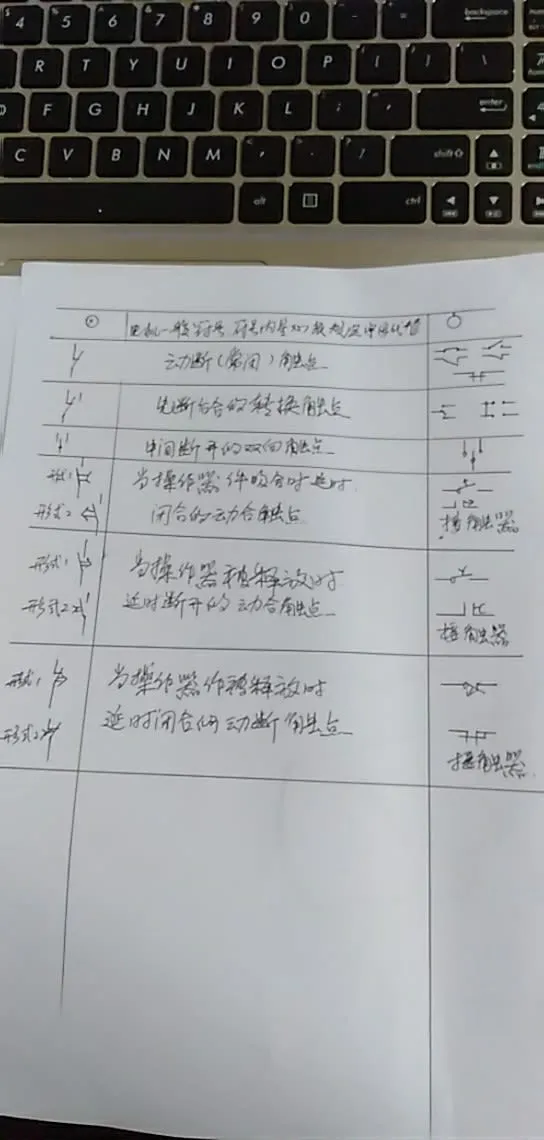

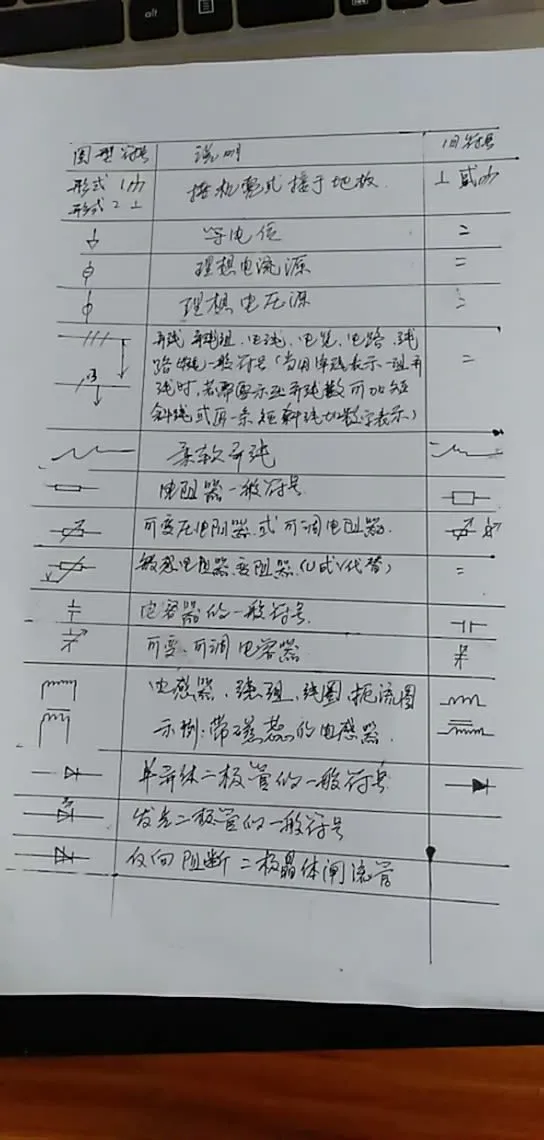

因为很多符号我在电脑上没办法打出来,应为它们太复杂了,打字无法将它们全部写出。所以,我用手写的方式把他们写出来。


这篇文章我写了5天。付出了太多的时间和精力。

希望@steemstem @cn-stem 能够帮我把这篇文章整理成英文,应为我的英文很差,所以无法翻译成英文。拜托来。

只有这样,我的文章才能帮到更多的人,只有帮到更多的人,我5天的时间才不会白白浪费,才能把这篇文章的价值体现出来。

谢谢,thank
